FR導輥
FR導輥的特點：
- FR導輥為橫向?qū)л仯瑸殚L(zhǎng)久負載的往復搬運或長距離搬運
- 德國FR導輥堅固耐用，幾乎免維護，焊接結構，能夠保持一個限定方向
- 載重滾輪小車FR導輥可根據客戶的要求定制，固定孔位置也可更改
FR導輥尺寸圖：
FR導輥技術參數：
| Mod. | a | b | c | Ø d | e | f | g | h | k | X小 | X大 |
每個導輪容許的徑向力 T |
| I | 210 | 175 | 76 | 60 | 40 | 36 | 130 | 128 | 16 | 35 | 80 | 1 |
| II | 220 | 190 | 87 | 60 | 40 | 32 | 140 | 135 | 16 | 42 | 90 | 1 |
| III | 270 | 210 | 104 | 60 | 40 | 32 | 180 | 152 | 16 | 50 | 110 | 1 |
| IIIV | 320 | 220 | 115 | 60 | 40 | 32 | 230 | 163 | 16 | 55 | 115 | 1 |
| IV | 380 | 270 | 145 | 125 | 60 | 50 | 160 | 195 | — | 45 | 150 | 10 |
| V | 530 | 300 | 165 | 125 | 60 | 50 | 280 | 215 | — | 50 | 160 | 10 |
| VV | 500 | 350 | 190 | 170 | 60 | 50 | 340 | 240 | — | 50 | 170 | 15 |
| VI | 900 | 380 | 200 | 170 | 60 | 50 | 550 | 250 | — | 50 | 170 | 15 |
注：
1、X大、X小：指的是導輥的內邊緣與搬運車中心的距離
2、搬運車必須要有硬化中心板（如：B型載重滾輪小車），大部分型號產品都可定制硬化中心板

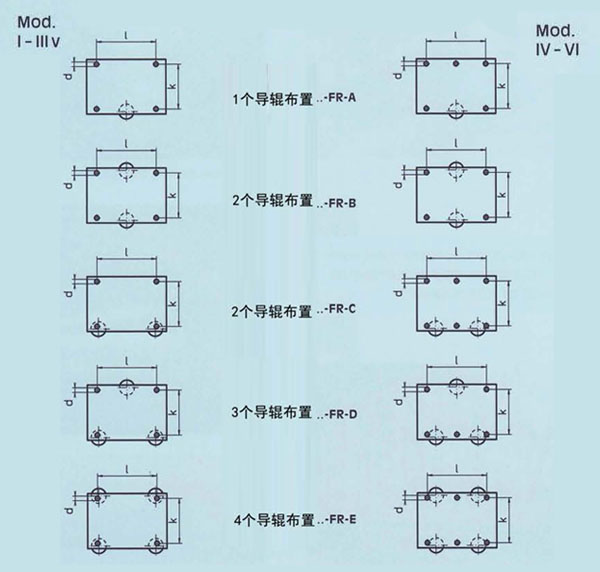

3、如果梁或者軌道的平行度不確定，只把導輥放在一側邊緣，然后用4個導輥在每個搬運車上，如導輥布置圖（FR-E）；如果平行度可以保障，每個搬運車使用2個導輥就可以，如導輥布置圖（FR-C），這樣使兩個軌道都受力，如圖所示：
相關產品：
 |
 |
 |
B型載重滾輪小車 優勢： |
AM型載重滾輪小車 優勢： |
AS型載重滾輪小車 優勢： |
保質承諾
FR導輥屬于德國（borkey）品牌、原裝進口，產品保質周期為12個月，在正常使用情況下保質期內出現任何質量問題免費調換，非質量問題收費維修。
